Hidraulikus tolófenék-rendszer

Szabályozott kitárolás biomasszához és ömlesztett anyagokhoz

A hidraulikus tolófenék-rendszer nagy befogadóképességű bunkerekből, tárolókból és silókból juttatja tovább az anyagot. Különösen faforgács, biomassza és nehezen folyó ömlesztett anyagok esetén segíti az egyenletes, reprodukálható anyagáramot.

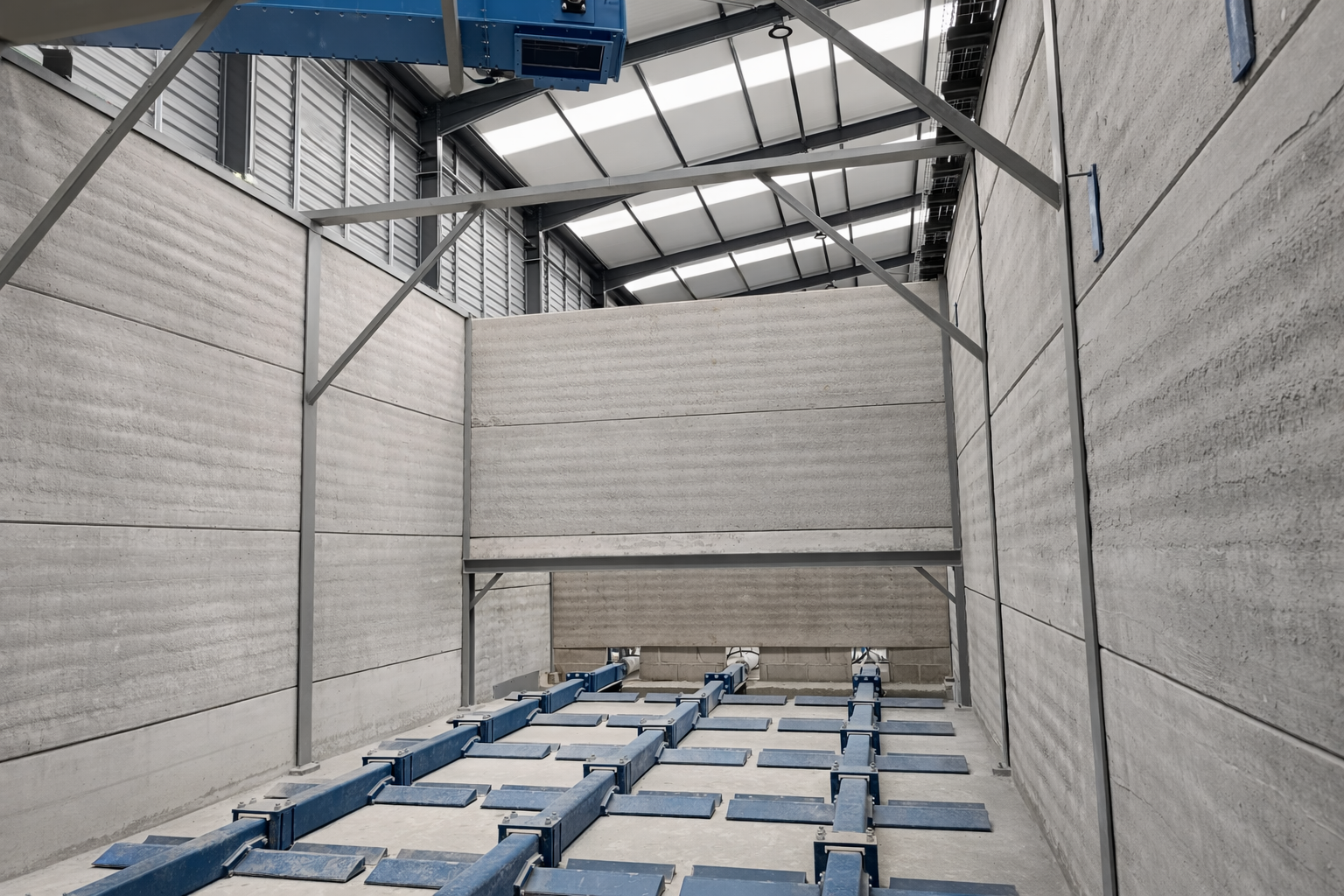

Hidraulikus tolófenék-rendszer a fogadóbunkerben biomassza egyenletes kitárolásához
Moduláris tolófenék-rendszer a biomassza szabályozott kitárolásához

Működés és felépítés

Több, egymással párhuzamos tolókeret mozog ciklikusan hidraulikus hengerekkel. Az összehangolt mozgás a kitárolási pont felé továbbítja az anyagot. A kialakítás hegesztett acélkeretekből, vezetékekből, hengerekből, hidraulikaegységből, tartószerkezetből és vezérlésből áll; a pontos megoldást mindig a tároló geometriájához és a csatlakozó szállítórendszerhez igazítjuk.
Moduláris hidraulikus tolófenék tolókereteinek részlete biomasszához
A moduláris tolófenék-szerkezet részlete

Rendszerfelépítés és alkatrészek

A hidraulikus tolófenék-rendszer moduláris felépítésű, fő elemei:
  • Tolófenék- és tolókeret-szerkezet – masszív, hegesztett acélkeretek tartós ipari terhelésre.
  • Csúszó- és vezetőelemek – szabályozott erőátvitel és alacsony kopás érdekében.
  • Hidraulikus hajtás – összehangolt löketű és üzemi nyomású hengerekkel.
  • Hidraulikaegység – a hengerek központi ellátására, igény szerint integrált vagy különálló kivitelben.
  • Alépítmény és beépítés – betonbunkerbe vagy acélszerkezetbe illeszthető, szerelésbarát kialakítással.
  • Vezérlés és automatika – a löketmenet, ciklusidő és reteszelések folyamatra szabott felügyeletével.

Műszaki méretezés – referencia-kivitel

A rendszer méretezése projektspecifikus. Az alábbi adatok egy megvalósult referencia-kivitelt mutatnak:
  • Méretek: hossz 12 400 mm, szélesség 4 850 mm, beépítési magasság 1 000 mm
  • Tolókeret löket: 800 mm
  • Hajtás: hidraulikus; legnagyobb üzemi nyomás: 200 bar
  • Hidraulikus hengerek: differenciálhengerek, kb. 160 mm hengerátmérő
  • Húzóegységek száma: 3
  • Hidraulikaaggregát: 30 kW
  • Megengedett anyagnedvesség: legfeljebb 70%
  • Kitárolási teljesítmény: kb. 5–10 t/h, az anyagtól és a folyamatfeltételektől függően
Ezek referenciaértékek; a műszaki paramétereket minden esetben az adott feladathoz igazítjuk.
Hidraulikus tolófenék műszaki rajza méretekkel és metszettel
B4825 × L12400 tolófenék – legfeljebb 10 t/h kitárolás 70%-os nedvességtartalomnál

A hidraulikus tolófenék előnyei

  • Egyenletes, szabályozott kitárolás
  • Nagy üzembiztonság nehéz anyagoknál is
  • Kevesebb állásidő
  • Robusztus mechanikai kivitel
  • Karbantartásbarát kialakítás
  • Hosszban, szélességben és teljesítményben méretezhető
  • Pontos illesztés a folyamathoz és az alapanyaghoz

Beépítés és integráció meglévő rendszerekbe

A hidraulikus tolófenék új berendezésbe és meglévő rendszer korszerűsítéséhez is beépíthető. Jellemző alkalmazásai:
  • Biomassza fogadóbunkerek
  • Tárolóboxok és közbenső tárolók
  • Kis beépítési magasságú silók
  • Szállítószalagok, csigák vagy adagolórendszerek előtti kitárolás
Az alacsony beépítési magasság és a moduláris szerkezet révén a meglévő beton- és acélszerkezetekhez való igazítás rendszerint megoldható.
Biomassza-fogadóbunkerbe szerelt hidraulikus tolókeretek és húzóegységek
A tolókeretek és húzóegységek beépítése a fogadóbunkerbe

A projekt folyamata a Scherer Engineeringnél

  1. Az anyag, a folyamat és a meglévő rendszer felmérése
  2. Műszaki méretezés és elrendezési terv
  3. A tolófenék-rendszer tervezése és gyártása
  4. Helyszíni szerelés és üzembe helyezés
  5. Átadás műszaki dokumentációval
Biomassza-fogadóbunker műszaki sémája hidraulikus tolófenékkel és csigás kitárolással
Fogadóbunker hidraulikus tolófenékkel – biomassza-adagolási koncepció

Ajánlatkérés és kapcsolat

Fogadóbunkert tervez, vagy megbízható kitárolási megoldást keres biomasszához és ömlesztett anyagokhoz? Segítünk a hidraulikus tolófenék-rendszer méretezésében, az első ötlettől az üzemkész megvalósításig. Vegye fel velünk a kapcsolatot a műszaki egyeztetéshez. A hidraulikus tolófenék egy meglévő biomasszaüzem konkrét üzemi problémájára adott megoldásként született. A fejlesztést, a műszaki döntéseket és a megvalósítást külön projektbeszámoló mutatja be: A hidraulikus tolófenék-rendszer retrofit megoldásként. Szabályozott kitárolás biomasszához és ömlesztett anyagokhoz A hidraulikus tolófenék-rendszer nagy befogadóképességű bunkerekből, tárolókból és silókból juttatja tovább az anyagot. Különösen faforgács, biomassza és nehezen folyó ömlesztett anyagok esetén segíti az egyenletes, reprodukálható anyagáramot.

Működés és felépítés

Több, egymással párhuzamos tolókeret mozog ciklikusan hidraulikus hengerekkel. Az összehangolt mozgás a kitárolási pont felé továbbítja az anyagot. A kialakítás hegesztett acélkeretekből, vezetékekből, hengerekből, hidraulikaegységből, tartószerkezetből és vezérlésből áll; a pontos megoldást mindig a tároló geometriájához és a csatlakozó szállítórendszerhez igazítjuk.

Alkalmazás és illesztés

  • Nagy tárolók és fogadóbunkerek szabályozott ürítése.
  • Biomassza és más nehezen folyó ömlesztett anyagok továbbítása.
  • Új berendezések és meglévő rendszerek korszerűsítése.
  • Az anyagáram összehangolása a következő technológiai lépéssel.

Egy megvalósult rendszer referenciaadatai

A németül bemutatott példarendszer mérete 12 400 × 4 850 mm, beépítési magassága 1 000 mm, lökete 800 mm. Három hidraulikus hengerrel, legfeljebb 200 bar üzemi nyomással és 30 kW-os aggregáttal készült. A megadott anyag nedvességtartalma legfeljebb 70%, a teljesítmény az anyagtól és a folyamattól függően körülbelül 5–10 t/h. Ezek egyedi referenciaadatok, nem általános termékspecifikációk. A megfelelő méretezéshez a tároló, az alapanyag és a kapcsolódó berendezések adatait együtt vizsgáljuk. Lépjen kapcsolatba velünk a műszaki egyeztetéshez.
