3D-Laserscanning und CAD-Rekonstruktion eines Sägewerks – Digitale Basis für ein Retrofit
Ausgangssituation
Für die Planung eines umfangreichen Retrofit-Projektes in einem bestehenden Sägewerksbetrieb wurde eine verlässliche digitale Grundlage benötigt. Die vorhandenen Gebäudestrukturen waren historisch gewachsen und lagen nicht in aktueller technischer Dokumentation vor.
Für Umbauten, Erweiterungen und die Integration neuer Anlagentechnik waren präzise Geometriedaten erforderlich – insbesondere im Bereich tragender Strukturen, Dachformen, Verkehrsflächen und Maschinenumgebungen.
Klassische Aufmaßmethoden reichen in solchen Anlagen kaum aus: verwinkelte Geometrien, schwer zugängliche Bereiche und große Flächen machen ein manuelles Messen zeitaufwendig und fehleranfällig. Daher wurde ein vollständiges 3D-Laserscanning beauftragt, inklusive digitaler Rekonstruktion aller relevanten Gebäudeelemente.
Leistungsumfang
Das Projekt umfasste mehrere aufeinander abgestimmte Arbeitsschritte:
- Vor-Ort-Laserscanning
Durchführung innerhalb von zwei Tagen.
Erfasst wurden:
- Gebäudeaußenhülle
- Dachstrukturen
- Hallenbereiche
- Verkehrs- und Lagerflächen
- statisch oder funktional relevante Innenbereiche

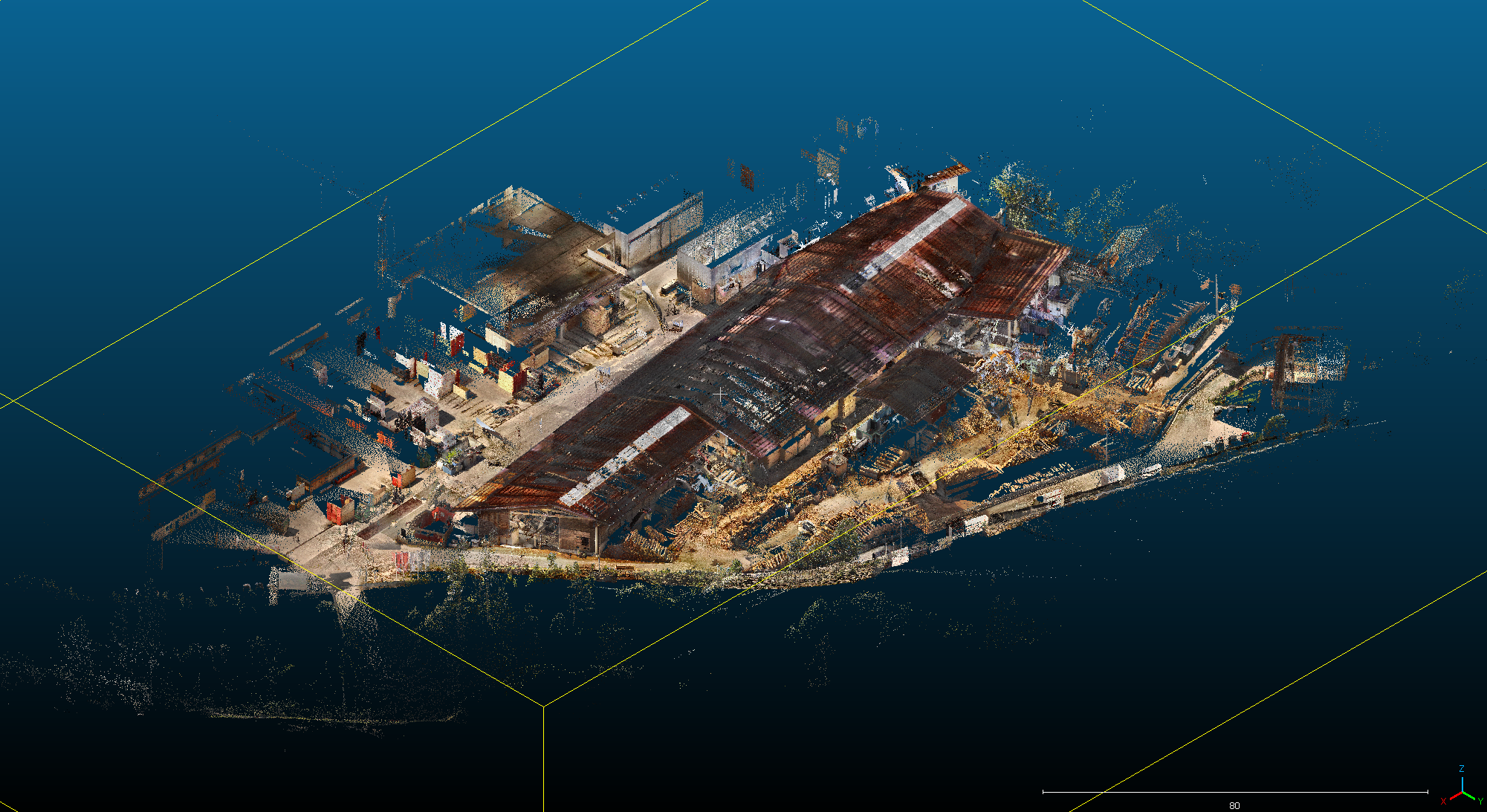

Die Scandaten wurden als Punktwolke im e57-Format bereitgestellt, ergänzt durch einen Viewer zur direkten visuellen Inspektion.
(Details bestätigt aus dem Abschlussbericht
- Datenaufbereitung und Bereinigung
Die Punktwolke wurde bereinigt, gefiltert und für die Weiterverarbeitung segmentiert. Grundlage für die spätere Modellierung.
- CAD-Rekonstruktion in HiCAD/HELiOS
- Gebäudegrundkörper
- Dachlandschaften
- Beton- und Sockelbereiche
- relevante Anlagennähe-Geometrien
- Schnittflächen, Referenzebenen und Planungsachsen
Die Modellierung erfolgte exakt auf Basis der Scandaten, inklusive iterativer Abstimmung mit dem Projektteam des Auftraggebers.
- Datenaustausch und Projektintegration
Die Zusammenarbeit erfolgte über einen gemeinsamen Cloud-Ordner.
Übermittelt wurden:
- STEP-Dateien
- PDF-Ansichten
- aktualisierte Konstruktionen nach Änderungswünschen
- zusätzliche Screenshots und Auswertungen
Die Rückmeldeschleifen bestanden aus schriftlichen Markierungen, Telefonbesprechungen und Online-Meetings, wodurch Änderungen zeitnah umgesetzt werden konnten.
- Finales Ergebnis
Bereitgestellt wurde:
- eine vollständig nutzbare STEP-Datei (~182 MB)
- fertige Punktwolken
- Viewer-Daten
- strukturierte Dokumentation
Diese Datei bildet die Grundlage für die Planung der Umbauten, die Anschlusskonstruktionen und die spätere Anlagenintegration.
Besondere Herausforderungen
- große, komplexe Gebäudestrukturen
- unterschiedliche Decken- und Dachhöhen
- verwinkelte Bereiche mit eingeschränkter Zugänglichkeit
- keine aktuelle Bestandsdokumentation vorhanden
- notwendige millimetergenaue Grundlage für spätere Stahlbau- und Anlagenkonstruktionen
Durch den Einsatz von 3D-Scanning konnte die gesamte Anlage vollständig digitalisiert werden, ohne Betriebsabläufe wesentlich zu beeinträchtigen.
Projektvorteile für den Kunden
- präzise Geometriedaten als sichere Planungsbasis
- erhebliche Zeitersparnis im Vergleich zu manuellen Aufmaßmethoden
- Risiko minimiert durch Planung auf verlässlichen IST-Daten
- direkte Wiederverwendbarkeit in CAD, 3D-Konstruktion und BIM
- vollständige digitale Dokumentation für spätere Projekte
Fazit
Durch die Kombination aus modernem Laserscanning, professioneller Datenaufbereitung und präziser 3D-Rekonstruktion entstand eine belastbare digitale Grundlage für ein groß angelegtes Retrofit-Projekt im Sägewerksumfeld. Die bereitgestellten Daten ermöglichen exakte Planungssicherheit, vereinfachen die Koordination nachfolgender Gewerke und beschleunigen alle weiteren konstruktiven Schritte.
Damit wird das Sägewerk nicht nur dokumentiert – sondern zukunftsfähig gemacht.
