Hydraulische Zugbodenanlage für Biomasse & Schüttgüter
Robuste Austragungslösungen für Annahmebunker, Silos und Lagerboxen
Hydraulische Zugbodenanlagen sind eine bewährte Lösung zur sicheren und gleichmäßigen Austragung von Biomasse, Hackschnitzeln und anderen schwer fließenden Schüttgütern. Insbesondere bei großen Annahmebunkern, Lagerboxen oder tiefen Einbauten stoßen konventionelle Austragssysteme schnell an ihre Grenzen. Der hydraulische Zugboden arbeitet aktiv und kontrolliert – unabhängig von Materialfeuchte, Inhomogenität oder Brückenbildung.
Scherer Engineering plant, konstruiert und realisiert hydraulische Zugbodenanlagen als maßgeschneiderte Systemlösung – exakt abgestimmt auf Materialeigenschaften, Bunkergeometrie und nachgelagerte Fördertechnik.
Funktionsprinzip der hydraulischen Zugbodenanlage
Der Zugboden besteht aus mehreren parallel angeordneten Schubrahmen, die über hydraulische Zylinder zyklisch bewegt werden. Durch definierte Hubbewegungen wird das Material schrittweise in Richtung Austrag transportiert. Die Bewegung erfolgt kontrolliert und reproduzierbar, sodass eine gleichmäßige Materialabgabe entsteht.
Die Hydraulik erlaubt hohe Kräfte bei gleichzeitig ruhigem Lauf. Dadurch eignet sich das System auch für feuchte, verdichtete oder inhomogene Biomasse mit hohem Widerstand.
Die Taktung und Hubfolge werden so ausgelegt, dass eine stabile Austragsleistung erreicht wird, ohne das Material zu zerreißen oder schlagartig freizugeben.
Systemaufbau und Komponenten
Die hydraulische Zugbodenanlage ist modular aufgebaut und besteht im Wesentlichen aus folgenden Komponenten:

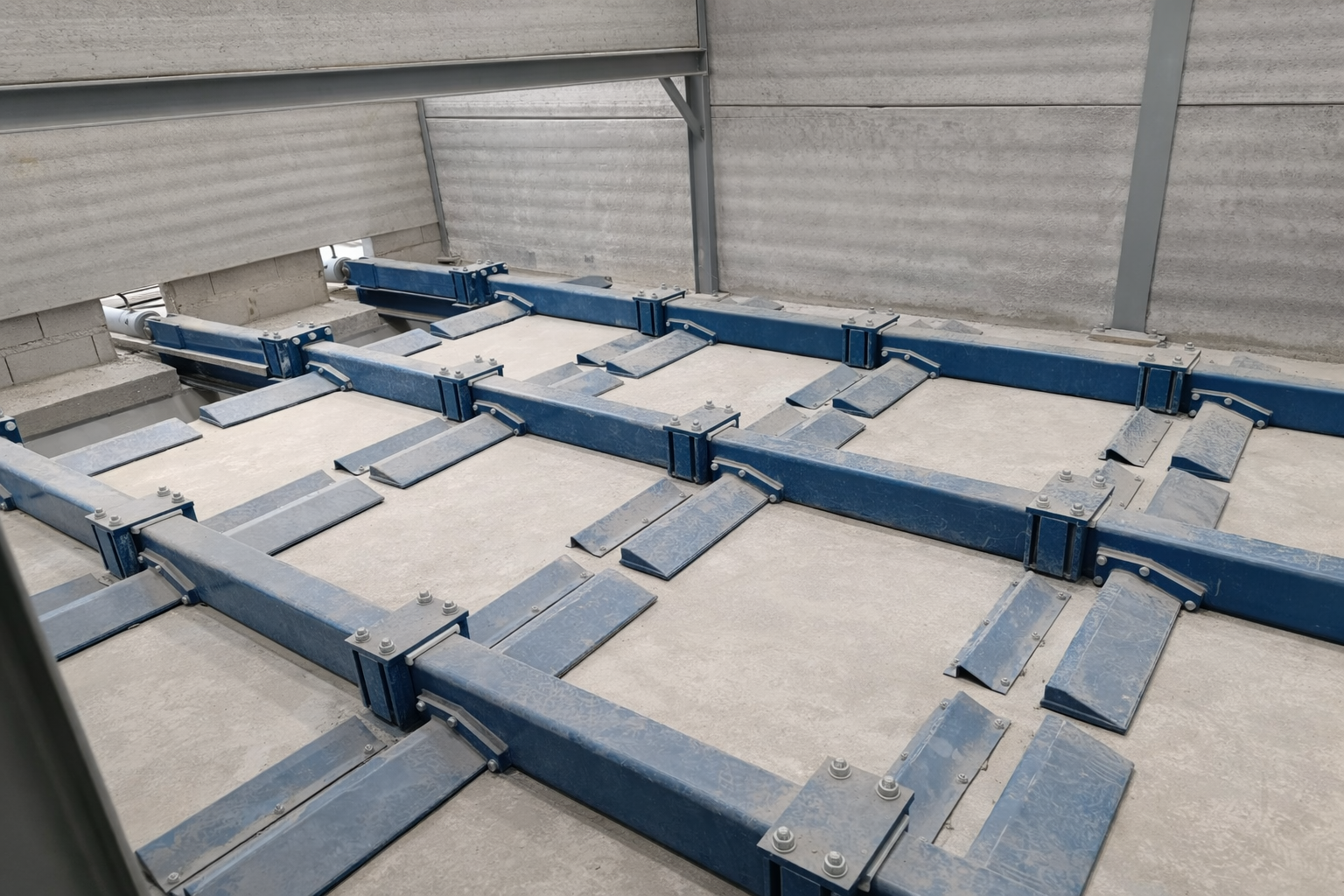

- Zugboden- / Schubrahmenkonstruktion
Massive, geschweißte Stahlrahmen, ausgelegt auf hohe Dauerlasten und lange Lebensdauer. - Gleit- und Führungselemente
Definierte Auflageflächen zur kontrollierten Kraftübertragung und minimiertem Verschleiß. - Hydraulikantrieb
Leistungsstarke Hydraulikzylinder mit abgestimmtem Hub und Betriebsdruck. - Hydraulikaggregat
Zentrales Aggregat zur Versorgung der Zylinder, projektabhängig integriert oder extern platziert. - Unterkonstruktion & Einbindung
Ausgelegt für den Einbau in Betonbunker oder Stahlkonstruktionen, justierbar und montagefreundlich. - Steuerung & Automatik
Hubfolge, Taktzeiten und Verriegelungen werden an den Prozess angepasst und sicher überwacht.
Technische Auslegung (Beispielanlage)
Die Auslegung einer Zugbodenanlage erfolgt projektspezifisch. Die nachfolgenden Daten zeigen eine realisierte Referenzkonfiguration:
- Abmessungen der Anlage:
Länge 12.400 mm, Breite 4.850 mm, Bauhöhe 1.000 mm - Hub der Schubrahmen: 800 mm
- Antrieb: hydraulisch
- Maximaler Betriebsdruck: 200 bar
- Hydraulikzylinder:
Differentialzylinder, Zylinderdurchmesser ca. 160 mm - Anzahl der Zugeinheiten: 3
- Hydraulikaggregat: 30 kW
- Geeignet für Materialfeuchte bis 70 %
- Austragsleistung: ca. 5–10 t/h, abhängig von Material und Prozessbedingungen
Diese technischen Parameter werden im Rahmen der Projektierung exakt auf den jeweiligen Anwendungsfall angepasst.
Vorteile der hydraulischen Zugbodenanlage
- Gleichmäßige, kontrollierte Austragung
- Hohe Betriebssicherheit auch bei problematischen Materialien
- Reduzierte Stillstandszeiten
- Hohe mechanische Robustheit
- Wartungsfreundliche Konstruktion
- Skalierbar in Länge, Breite und Leistung
- Exakte Anpassung an Prozess und Material

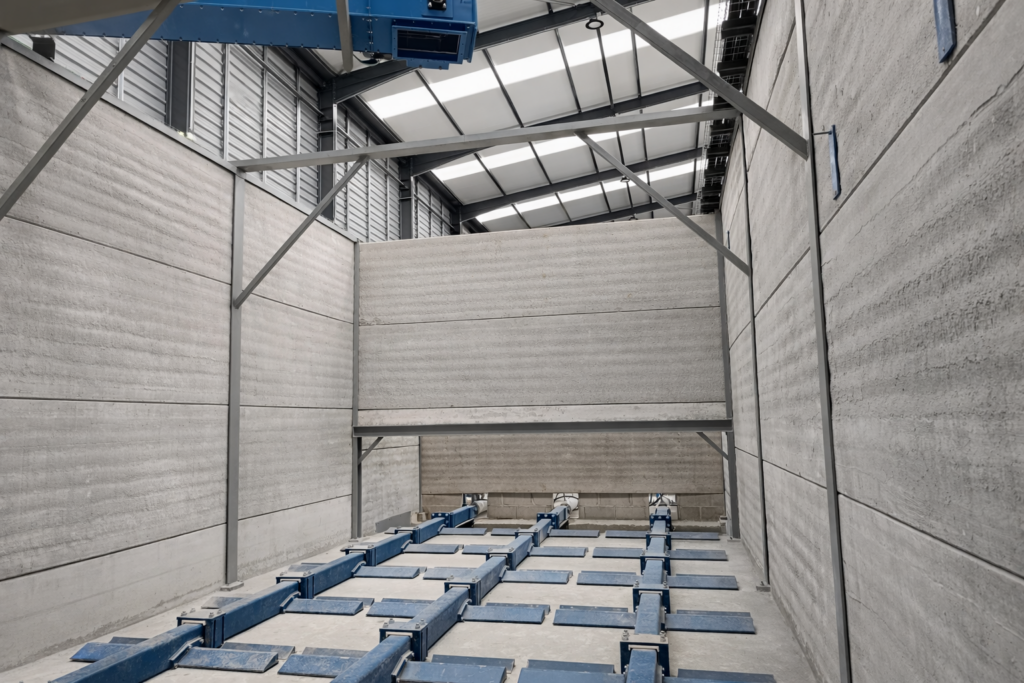

Einbau und Integration in bestehende Anlagen
Hydraulische Zugbodenanlagen lassen sich sowohl in Neubauten als auch in bestehende Anlagen integrieren. Typische Einsatzbereiche sind:
- Annahmebunker für Biomasse
- Lagerboxen und Zwischenlager
- Silos mit niedriger Bauhöhe
- Austragssysteme vor Förderbändern, Schnecken oder Dosiersystemen
Durch die geringe Bauhöhe und den modularen Aufbau ist eine Anpassung an vorhandene Beton- oder Stahlstrukturen in der Regel problemlos möglich.
Projektablauf bei Scherer Engineering
- Analyse von Material, Prozess und Bestandssituation
- Technische Auslegung und Layoutplanung
- Konstruktion und Fertigung der Zugbodenanlage

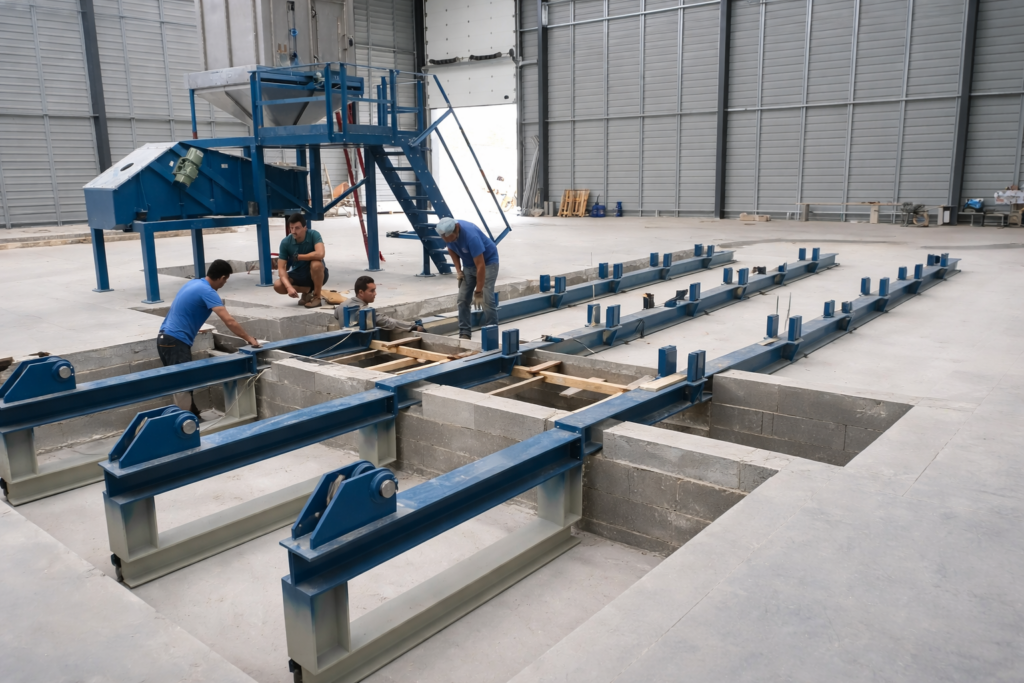

- Montage und Inbetriebnahme vor Ort
- Übergabe inklusive technischer Dokumentation
Anfrage & Kontakt
Sie planen einen Annahmebunker oder suchen eine zuverlässige Austragungslösung für Biomasse oder Schüttgüter?
Gerne unterstützen wir Sie bei der Auslegung einer hydraulischen Zugbodenanlage – von der ersten Idee bis zur betriebsbereiten Umsetzung.
Kontaktieren Sie uns für eine technische Abstimmung oder eine projektspezifische Auslegung.
Die hydraulische Zugbodenanlage entstand aus einer konkreten betrieblichen Problemstellung in einer bestehenden Biomasseanlage.
Ziel war es, eine zuverlässige und gleichmäßige Austragung auch bei anspruchsvollen Materialeigenschaften sicherzustellen und gleichzeitig die bestehende Bunkergeometrie weiter zu nutzen.
Die Entwicklung der Zugbodenlösung, die konstruktiven Entscheidungen sowie die Umsetzung vom Bestand bis zur betriebsbereiten Anlage wurden in einem begleitenden Projektbericht dokumentiert.
